Как поставить унитаз, если канализационная труба выше

Соотношение высот сантехники и канализации

Канализационная разводка в квартире представляет собой горизонтальную трубу, или лежак. Одним концом она соединяется с вертикальной трубой — стояком, а другим — с самым дальним сантехническим прибором. Между ними устанавливаются отводы для подключения водопроводной системы и других сантехнических устройств: стиральной машины, душа и других приборов. Каждое устройство имеет собственную сливную гарнитуру, расположенную на определенной высоте от пола.

Уровень лежака в месте соединения со стояком ниже, чем высота противоположного конца. Это необходимо для самотека стоков. Для правильной работы системы важно, чтобы высота слива устройств превышала уровень соединения горизонтальной и вертикальной частей трубопровода.

Однако часто возникает вопрос: что делать, если канализация находится выше уровня слива ванны, унитаза или другого прибора? Казалось бы, достаточно базовых знаний о сообщающихся сосудах, чтобы понять: нужно изменить соотношение высот между сливом и выходом трубы в стояк.

Тем не менее ситуация, когда канализация находится выше уровня сливного отверстия, не является редкостью.

Как работает канализация

Канализация отводит воду из унитаза, раковины, ванны, стиральной и посудомоечной машин, а также других приборов. Эта вода содержит органические примеси размером от сотых долей миллиметра до нескольких сантиметров. Состав и количество примесей различны, поэтому канализационная система должна быть рассчитана так, чтобы сточные и фекальные воды проходили без задержек.

Метод расчета описан в СНиП 2.04.01-85. Если упростить формулы, правильный уклон зависит от скорости потока сточных вод и фекалий, а также от диаметра труб. Для тонких труб диаметром 40–50 мм уклон составляет 2–3 см на метр длины. Для толстых труб диаметром 90–110 мм — 1–2 см.

Если уклон меньше, крупные фрагменты фекалий и сточных вод застревают в стыках труб, а мелкие фрагменты цепляются за неровности и шероховатости. Низкая скорость потока не позволяет воде разбить застрявшие или прилипшие фрагменты, что приводит к засорам.

При большом уклоне скорость движения воды увеличивается. Из-за этого фрагменты ударяются о неровности с большей силой, и часть из них прилипает к трубам, образуя засор. Еще один неприятный признак большого уклона трубы — повышенный шум при сливе воды.

Уклон — это разница между высотой отверстия для приема воды в горизонтальный коллектор, или лежак, и приемного отверстия стояка. Таким образом, уклон зависит от высоты отверстия стояка, уровня пола и высоты входа в стояк над уровнем пола.

Причины неправильного соотношения высот

Основные причины несоответствия уровней тройников и сливных отверстий:

• перепланировка кухни или других помещений, требующая прокладки слива под полом;
• использование современного сантехнического оборудования, для которого нужна другая конфигурация системы;
• ошибки, допущенные при установке или реконструкции системы.

С такими проблемами часто сталкиваются владельцы кафе или баров, которые открываются в неподготовленных помещениях. Им регулярно приходится решать задачи, связанные с водоотведением. Например, как установить унитаз, если канализация находится выше элементов слива.

Как решить проблему

Есть два способа решения такой ситуации:

• использовать специальные канализационные насосы;
• увеличить высоту слива сантехники или сместить ниже точку входа канализационной трубы в стояк.

Оба варианта имеют свои преимущества.

Изменение или демонтаж внутренней разводки не всегда возможны. Переустановка сантехники также требует усилий и доступна не каждому пользователю. Однако это хороший вариант, если канализация находится выше слива прибора.

Основной проблемой многие считают необходимость отделки помещений после корректировки высоты приборов. Это дорого, а сам процесс сложно организовать.

Использование канализационного насоса решает проблему перепада высот. Нужно приобрести устройство и подключить его к системе. Недостаток этого варианта — необходимость подключения насоса к электросети.

Кроме того, если насос выйдет из строя, его нужно срочно отремонтировать или заменить, так как пользоваться системой отведения стоков будет невозможно. Тем не менее канализационный насос остается оптимальным способом решения проблемы, когда слив унитаза находится ниже канализации.

Способы решения проблемы для ванны, душа или туалета различаются. Рассмотрим их подробнее.

Что нужно учесть

Если слив в ванной комнате находится ниже уровня канализационной системы, сначала проверьте сифон. Возможно, он слишком большой и не позволяет воде свободно стекать. Часто простая замена сифона дает нужный эффект.

Кроме того, обратите внимание на то, как выпуск соединен с горизонтальной трубой. Иногда устанавливают высокие отводы, которые увеличивают высоту входа гофры в трубу. В этом случае поможет замена фитинга. Если после этого слив ванны все равно окажется ниже канализации, придется поднять ее над полом.

При установке душевой кабины сливное отверстие часто располагается слишком низко. Если установку выполняют опытные специалисты, проблему обнаружат в начале работ, когда легче найти решение. Нужно поднять поддон над полом — сделать подиум. Этот вариант хорош, если ванная комната достаточно большая. В типовых квартирах пространство ограничено, поэтому приходится искать другие решения.

Если унитаз расположен ниже канализационной трубы, можно использовать бытовой фекальный насос или изменить конфигурацию стояка. Первый способ кажется более удобным, так как переделка стояка затруднена. При изменении стояка придется договориться с соседями о временном прекращении использования системы водоотвода, демонтаже стояка и установке тройника ниже прежнего уровня. Такая реконструкция не всегда возможна. Проще купить насос, установить его и подключить к горизонтальной части системы.

Что делать, если слив ванны находится ниже канализации и изменить его положение невозможно? Установите бытовой насос. Его можно разместить под раковиной или за унитазом.

Демонтаж труб практически не требуется: достаточно сделать разрыв для соединения входного и выходного патрубков. При необходимости можно отсоединить унитаз и подключить его к насосу обычным способом.

Этот вариант дает максимальный эффект от работы устройства и решает проблемы с высотой сливных отверстий канализационного стояка. Установку насоса можно выполнить самостоятельно, но лучше пригласить специалиста. Он сможет выполнить работу быстро и корректно.

Как поднять уровень пола

Уровень пола необходимо приподнять, чтобы избежать перепадов высоты перед ванной или унитазом. Если нужно поднять уровень пола на 10 см или меньше, заливается бетонная стяжка необходимой толщины.

Для стяжки преимущественно используется цементно-песчаная смесь со щебнем. Если полы сделаны из дерева, бетонная плита может создать чрезмерную нагрузку. Для таких полов делают каркас из деревянных лаг и половых досок или влагостойкой фанеры толщиной не менее 20 мм.

Прежде чем поднимать пол, уложите новый лежак с подходящим уклоном или увеличьте уклон старого. Зафиксируйте трубы. Очистите пол от грязи и мусора перед заливкой стяжки. Положите армирующую сетку из стали или стекловолокна. Она предотвратит растрескивание стяжки. Затем установите опалубку для поднятия пола.

Выровняйте маяки, то есть деревянные или металлические направляющие, по уровню. Они нужны для создания ровной горизонтальной поверхности стяжки. Установите маяки на деревянные доски или кирпичи. Перед заливкой еще раз проверьте их положение с помощью уровня. Если отклонение составляет более 2 мм на 2 м, стяжку следует выровнять.

Бетон необходимо тщательно перемешать с помощью дрели или ударного молотка. Готовый бетон должен быть однородной массой без комков и включений сухого песка или цемента. Увлажните основание и залейте бетон. Используйте доску для выравнивания бетона по маякам. Полное затвердевание стяжки происходит через 25 дней.

Чтобы поднять пол на деревянном перекрытии, купите деревянные балки толщиной 50 мм. Ширина определяется по формуле: разница между высотой потолка и уровнем нового пола минус толщина фанеры или половой доски.

Сделайте лаги — направляющие для фанеры. Расставьте их по комнате. Расстояние между балками должно составлять 40–50 см. В месте установки ванны или туалета расстояние между балками составляет 20–30 см.

Накройте лаги фанерой или досками для пола. Соединяйте настил только на лагах. Не допускайте соединения плит или листов в местах без лаг.

Эти методы можно использовать для повышения уровня пола как во всей комнате, так и в отдельной ее части. Поднятие уровня пола в одной части помещения снижает нагрузку на перекрытие и уменьшает расход материалов.

После поднятия уровня пола необходимо установить и подключить сантехнику. Если все сделано правильно, уклон лежака будет оптимальным, отвод фекальных и сточных вод улучшится, а риск засорения снизится.

Если нельзя поднять уровень пола

Работа канализации зависит от правильного уклона. Отклонения от уклона, рекомендованного СНиП, снижают производительность и надежность канализации.

При организации канализационной системы в частном доме бывает, что уровень подвала или цоколя оказывается ниже уровня канализации. При этом в подвале нужно установить санузлы, раковины, стиральные или посудомоечные машины и другие приборы.

Как поступить в этом случае? Как реализовать подключение так, чтобы во время эксплуатации подвал не был затоплен сточными водами?

Часто уровень канализации дома или другого объекта нельзя изменить. Например, если вы подключены к центральной канализационной системе, у нее есть собственный уровень, и понизить его невозможно.

Возможна и другая ситуация: при строительстве автономной канализации нужно копать септик или очистную яму. Это дорого и долго, поэтому такие элементы автономной канализации устанавливают неглубоко. В результате вход в канализацию оказывается выше уровня подвала.

Для подключения сантехнического оборудования ниже уровня канализации существуют два проверенных способа. Рассмотрим их по порядку.

Санитарный насос

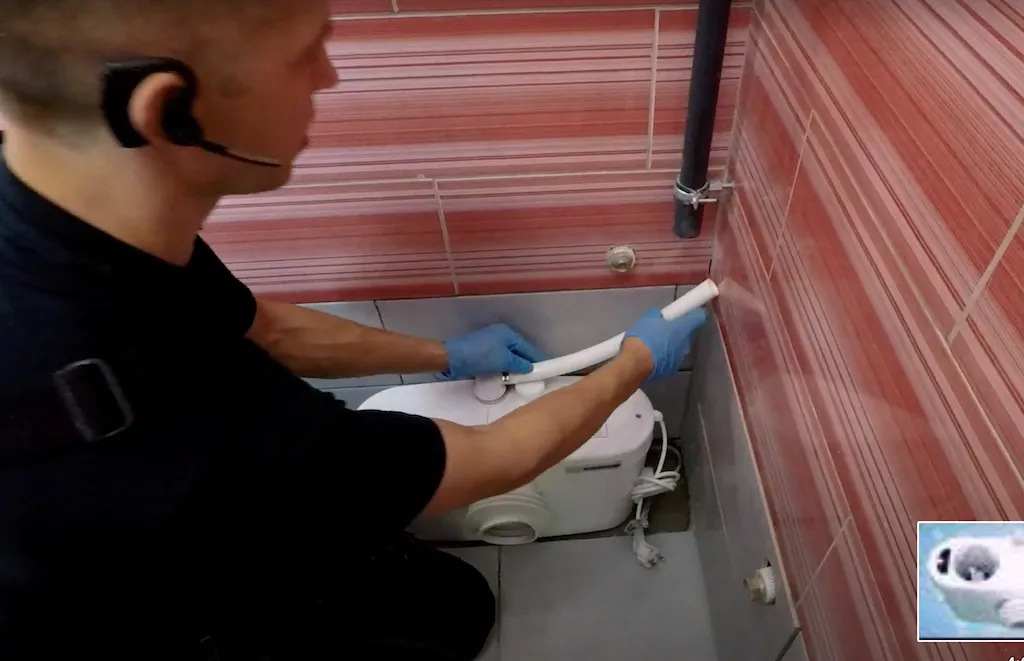

Самое простое решение — подключить сантехнические приборы, унитазы или другие устройства к насосу для отвода сточных вод. Такой насос устанавливается за бачком унитаза и не портит внешний вид помещения. Он выглядит аккуратно и эстетично.

Однако насос требует подключения к электричеству. Это главный недостаток. Если у вас часто отключается электропитание, стоит позаботиться об автономном питании насоса-измельчителя.

Существуют модели насосов, рассчитанные на один унитаз и раковину. Есть и более эффективные насосы, предназначенные для подключения всей сантехники ванной комнаты. В работающий насос-измельчитель нельзя бросать мусор, бытовые предметы и средства личной гигиены.

Был случай, когда работник дома спустил ореховую скорлупу в унитаз, подключенный к насосу-измельчителю. Насос заклинило. Его пришлось разобрать и удалить посторонние предметы. Будьте осторожны и предупредите об этом друзей, гостей и всех остальных, кто может пользоваться туалетом, подключенным к насосу-измельчителю.

Говоря о канализационных насосах для отведения стоков, необходимо отметить французского производителя SFA, который специализируется на производстве качественного и долговечного оборудования. Рассмотрим несколько востребованных моделей, которые подходят для удаления фекальных и санитарных стоков.

SFA Sanibroyeur

Это насос с фекальным измельчителем, который позволяет перенести или установить унитаз в любое место. Отличительная характеристика модели — минимальные габариты. Sanibroyeur SFA можно установить за ножкой унитаза.

Принцип работы насоса прост: после слива и преодоления максимального порога уровня стоков происходит активация системы, в результате чего запускается двигатель. Начинается измельчение стоков, затем они откачиваются по трубам малого диаметра — 22 или 32 мм. Откачивание занимает не более 5 секунд.

В модели установлен двигатель мощностью 400 Вт, что обеспечивает хорошие эксплуатационные характеристики. Максимальное расстояние для откачки стоков в горизонтальном направлении составляет 100 м, в вертикальном — 4 м.

SFA Sanitop

Это насос-измельчитель компактных размеров. Модель рассчитана на подключение унитаза и еще одного сантехнического прибора. Оборудование работает по принципу принудительной канализации.

Максимальное расстояние для отведения сточных вод составляет 100 м, а максимальная высота подъема стоков — 5 м. Sanitop подходит как для объектов с подключением к центральной канализации, так и для объектов, где стоки отводятся в септик или сточную яму.

Для производства насосных элементов используются современные высокопрочные материалы. Это обеспечивает длительный срок эксплуатации. Мощность двигателя составляет 400 Вт, что обеспечивает высокий КПД системы. Измельчительная система включает ножи из высоколегированной стали, которые не требуют частой заточки.

Монтаж Sanitop достаточно прост. Для подключения нужны источник электропитания и вода. С установкой можно справиться самостоятельно, тем более в комплект входит подробная иллюстрированная инструкция.

SFA Sanipro

Это канализационный насос, который может использоваться не только для переноса или организации туалета, но и для ванной комнаты. Модель имеет четыре входа, что позволяет подключать и обслуживать унитаз и три сантехнических прибора.

Насос откачивает стоки до 100 м по горизонтали или поднимает их на высоту до 5 м. Во время эксплуатации сохраняется тихая работа: корпус изготовлен из прочных материалов, поглощающих шум и вибрацию.

SFA Sanibox

Это бюджетный канализационный насос, рассчитанный на подключение четырех сантехнических приборов. Sanibox является хорошим вариантом для дачи, так как способен обслуживать всю сантехнику на дачном участке. Это возможно благодаря двигателю мощностью 470 Вт.

Главное достоинство модели — доступная стоимость. Снижения цены удалось достичь за счет применения двигателя с сухим ротором и специализированной измельчительной системы, где нож расположен на турбине. При этом качество сборки и эксплуатационные характеристики остались на таком же высоком уровне, как и у других моделей.

Максимальное расстояние для откачки стоков в горизонтальном направлении составляет 70 м, в вертикальном — 4 м.

SFA Saniaccess

SFA Saniaccess — серия канализационных насосов для эффективного отведения сточных вод. Отличие моделей SFA Saniaccess 1, SFA Saniaccess 2 и SFA Saniaccess 3 заключается в количестве дополнительных сантехнических приборов, которые можно подключить кроме унитаза.

К первой модели можно подключить только унитаз с горизонтальным выходом. Ко второй модели можно подключить унитаз и два прибора, а к третьей — унитаз и три прибора.

Насосное оборудование совместимо со всей современной сантехникой. В остальных характеристиках модели похожи друг на друга.

Откачивание стоков осуществляется в горизонтальном направлении, до 100 м, и в высоту, до 5 м. Корпус выполняется из прочных материалов, которые соответствуют вибро- и шумопоглощающим критериям. Это обеспечивает тихую работу. Уровень шума во время активной работы не превышает 46 дБ.

Чтобы конструкцию было удобно контролировать, обслуживать и ремонтировать, предусмотрен двойной доступ: первый — к электрической насосной части, второй — к измельчительной системе. Двойной доступ позволяет проводить обслуживание и ремонт без демонтажа оборудования.

Откачивание стоков выполняется по трубам малого диаметра — 22, 28 или 32 мм. Такие трубы легко спрятать за плинтусом или под потолком. Сделать в стене отверстие для малой трубы гораздо легче, чем для стандартной. Поэтому организация принудительной канализации с помощью SFA Saniaccess 1, SFA Saniaccess 2 и SFA Saniaccess 3 позволяет избежать масштабных строительных работ.

Емкость для сточных вод

Другой способ подключения унитаза к канализационной системе выше уровня — установка канализационного резервуара.

В этом резервуаре установлен канализационный насос. Такие насосы бывают двух типов.

Первый тип используется только для грязной воды без крупных примесей и включений. Такие сточные воды поступают из всех санитарных узлов, кроме туалетов. Насос просто откачивает грязную воду и соединяется с канализацией выше уровня с помощью трубы диаметром около 32–40 мм.

Второй тип насосов оснащен режущим ротором и предназначен для измельчения и перекачки сточных вод из систем, где есть унитазы или другие крупные включения.

Такие насосы включаются двумя основными способами.

Самый распространенный способ включения и выключения — насос с собственным поплавковым выключателем. Для этого на оборудовании установлен поплавковый выключатель. Когда уровень сточных вод в резервуаре повышается, насос включается, и сточные воды откачиваются.

Когда уровень воды падает, насос отключается. Этот цикл повторяется постоянно. Периоды переключения зависят от размера цистерны, мощности насоса и количества сточных вод. Бытовые насосы обычно оснащены таким поплавковым выключателем.

Промышленные насосы с большей производительностью или насосы с режущим ротором подключаются к специальному блоку управления. Он позволяет устанавливать электроды в резервуаре для контроля уровня включения и выключения насоса.

Кроме того, такой блок может подключаться к сигнализации превышения уровня в емкости, если по какой-то причине насос не включится. При таком способе подключения канализационного насоса можно защитить систему от перелива резервуара.
